EBZ系列掘錨機

整機集掘進、臨時支護、錨桿錨索支護等功能于一體，結構設計緊湊，綜合機械化程度高。機載液壓錨桿鉆機布置在掘進機本體架兩側行走部上方,掘進時錨桿鉆機位于回轉臺的后方，不影響截割作業。支護時，錨桿鉆機通過兩級縱移機構行進至截割頭前方位置進行支護作業。前部鉆機可施工頂幫錨桿錨索及卸壓孔、探測孔，后部鉆機可施工頂部錨索、幫部錨桿錨索及卸壓孔等。

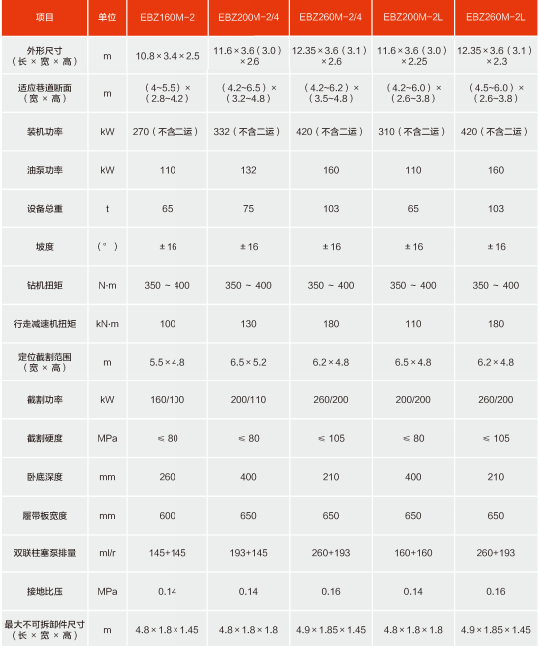

主要機型：標準型EBZ160M-2、EBZ200M-2/4、EBZ220M-2/4、EBZ230M-2、EBZ260M-2/4。

                 低矮型EBZ200M-2L、EBZ260M-2L。

設備應用：華陽集團、國家能源集團、中煤集團、山東能源集團、陜煤集團、晉能控股集團等企業。

技術輸出：徐工集團、三一重裝、中鐵裝備、鐵建重工、西安重裝、凱盛重工、上海天地、三三工業、江蘇神盾等。

1. 掘、錨、鉆等多功能一體化，集成化程度高，滿足掘進迎頭不同作業需求。

2. 鉆錨系統與掘進系統采用電氣及液壓系統兩級閉鎖，支護作業時自動閉鎖截割電機及掘進機液壓系統，設備操作安全。

3. 錨桿鉆機布置在掘進機本體架兩側回轉臺的后方，保證掘進與支護作業互不干涉。支護作業時，錨桿鉆機通過兩級縱移機構移動至截割頭前方（最大超出炮頭1.5m），左右鉆機可在不同排距內獨立施工錨桿錨索。

4. 鉆機配有頂緊、夾釬裝置，鉆機工作平穩，可以實現機械化拆卸鉆桿；可選配錨索推進器，實現錨索安裝自動推進；錨桿鉆機具備手動及遙控兩種操作方式，每部鉆機均配有可隨機移動的作業平臺，操作安全方便。

5. 鉆機技術先進，采用導桿式倍速錨桿鉆機，部分管路采用內置式設計，可減少管路損壞，提高使用壽命；鉆機配有液壓夾釬器及頂緊裝置，便于快速拆卸釬桿，并保證打鉆時鉆機頂緊煤壁和作業穩定。

6. 鉆機扭矩大，鉆孔直徑可達153mm，深度可達20m；幫錨桿距離巷道底板最小水平高度0.6m；配有錨索漲拉增壓缸，壓力可達65MPa。

7. 機載臨時支護裝置采用單主臂伸縮，額定支撐力可達30kN；支護頂架采用回轉缸調平結構，左右翻轉±25°, 前后翻轉0-120°,接頂效果好，滿足不同形狀巷道斷面使用要求。
